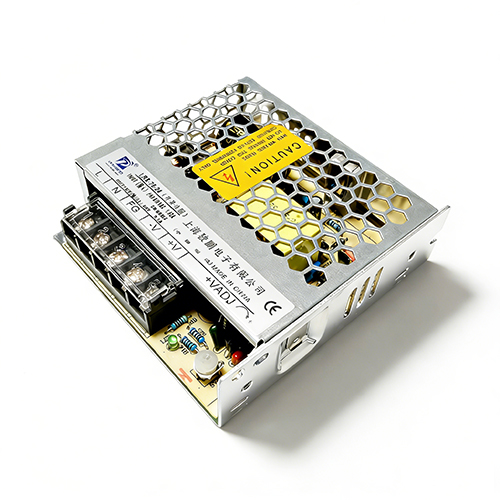

LRS-60W 系列 超薄开关电源
LRS-60W Series Ultra-Slim Switching Power Supply
LRS-60W系列是一款超薄高效的单路输出电源模块，尺寸仅99×97×30mm，净重0.3Kg，提供5V、12V、15V、18V、24V等多种标准输出电压。产品具备短路、过载、过压多重保护功能，支持-10°C~+60°C宽温工作及20%~90% RH湿度范围，符合国际安全标准，广泛应用于工业控制、仪器设备及家用电器等多种场景。常规型号包括：LRS-60-5、LRS-60-12、LRS-60-15、LRS-60-18、LRS-60-24。同时支持非标定制服务，可灵活满足客户的特殊应用需求。
技术参数
型号
LRS-60-5
LRS-60-12
LRS-60-15
LRS-60-18
LRS-60-24
直流输出电压/电流
5V 12A
12V 5A
15V 4A
18V 3.3A
24V 2.5A
纹波及噪音
50mVp-p
50mVp-p
50mVp-p
75mVp-p
100mVp-p
进线稳定度
± 0.5%
± 0.5%
± 0.5%
± 0.5%
± 0.5%
负载稳定度
± 1%
± 0.5%
± 0.5%
± 0.5%
± 0.5%
效率
76%
84%
84%
84%
87%
直流电压可调范围
± 10%
± 10%
± 10%
± 10%
± 10%
输入电压范围
1.8A/110V 0.9A/220VAC
输入电流
90 ~ 260VAC，47~63Hz，240~370VDC
冲击电流
冷启动电流（Cold-start current）18A/115VAC 36A/230V
过载保护
105%~130% 类型：切断输出；复位：自动恢复（Type: Output Shutdown；Reset：Automatic Recovery）
过电压保护
115% ~ 135%
启动、上升保持时间
1s 100ms 30ms
耐压性
输入输出间：1.5KVAC，输入与外壳间：1.5KVAC，输出与外壳间：0.5VAC 一分钟（1minute）
隔离电阻
输入输出间，输入与外壳间，输出与外壳间：500VDC/100MΩ
工作温度、湿度
-10°C ~ +60°C，20% ~ 90% RH
安全标准
符合（Design refer）GB 4943.1-2022, IEC 62368-1:2023
EMC标准
符合（Design refer）GB/T 9254.1-2021, EN 55032 等级（Class）A
外形尺寸
99 x 97 x 30 mm （ L x W x H ）
重量
0.3 Kg
产品优势
- 高可靠三方认证 —— 符合IEC/EN 60335-1、61558-1/2-16等家电及工业标准，通过5G振动测试，适应高海拔5000米环境
- 长寿命三年保固 —— 100%满载老化测试，提供3年保固，寿命长、稳定性高
- 广泛适用多场景 —— 适用于工业自动化、控制系统、仪器仪表及家用电器等多种设备
- 智能LED状态指示 —— 内置电源启动LED指示灯，便于现场状态监控与维护
注意事项
检查与准备
安装完成后，请检查所有接线端子，确认输入/输出、交流/直流、正负极性及电压、电流参数正确无误，防止因接线错误导致设备渐进性损坏。
通电前，应使用万用表检测火线、零线、接地线及输出端是否存在短路；建议在空载状态下首次通电启动。
使用要求
请勿超出电源标称值范围使用，确保设备始终在额定参数下可靠运行。
如需获取准确的输出参数，请事先咨询技术部门。
其它
1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
5. 负载调整率测量方法: 从0%到100%额定负载。
6. 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
7. 5V 机型当负载为50%以下时， 电源进入突发操作 模式，开关功耗减少， 这样就会可能出现纹波值超过规格书。
8. 当操作海拔高于2000米(6500ft)时，操作环温需调降5℃/1000米。
