S-60W
S-60W

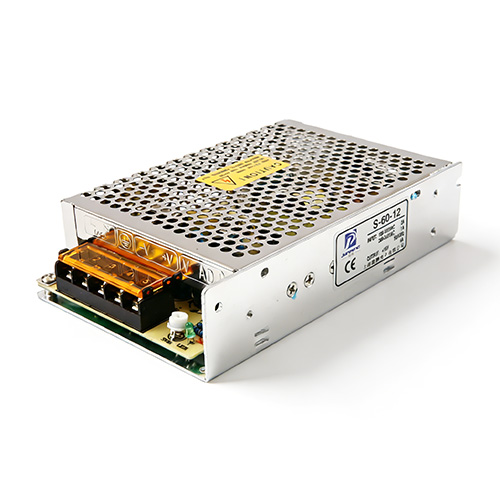

S-60W 系列 单组开关电源
S-60W Series Single Output Switching Power Supply
S-60W系列单组输出开关电源，尺寸为159×98×38mm，净重0.52Kg，是一款高性价比、结构紧凑的电源产品。它采用高效可靠的电路设计，支持宽范围电压输入，并具备过载、过压及短路保护功能。产品外壳坚固，自然风冷散热，体积小重量轻，便于集成安装。提供5V、12V、15V、18V、24V等多种标准输出电压，可广泛用于工业自动化、LED照明、安防监控、通讯设备及电子测试等领域。常规型号包括：S-60-5、S-60-12、S-60-15、S-60-18、S-60-24。同时支持非标定制，欢迎联系咨询。
技术参数
型号
S-60-5
S-60-12
S-60-15
S-60-18
S-60-24
直流输出电压/电流
5V 12A
12V 5A
15V 4A
18V 3.3A
24V 2.5A
纹波及噪音
50mVp-p
50mVp-p
50mVp-p
75mVp-p
100mVp-p
进线稳定度
± 0.5%
± 0.5%
± 0.5%
± 0.5%
± 0.5%
负载稳定度
± 1%
± 0.5%
± 0.5%
± 0.5%
± 0.5%
效率
76%
84%
84%
84%
87%
直流电压可调范围
± 10%
± 10%
± 10%
± 10%
± 10%
输入电压范围
1.8A/110V 0.9A/230VAC
输入电流
90~260VAC 47 ~ 63 Hz，240 ~ 370VDC
冲击电流
冷启动电流（Cold-start current）18A/115VAC 36A/230V
过载保护
105% ~ 130% 类型：切断输出；复位：自动恢复（Type：cut output；Reset：auto matic recovery）
过电压保护
115% ~ 135%
启动、上升保持时间
1s 100ms 30ms
耐压性
输入输出间：1.5KVAC，输入与外壳间：1.5KVAC，输出与外壳间：0.5VAC 一分钟（1minute）
隔离电阻
输入输出间，输入与外壳间，输出与外壳间：500VDC/100MΩ
工作温度、湿度
-10°C ~ +60°C，20% ~ 90% RH
安全标准
符合（Design refer）GB 4943.1-2022, IEC 62368-1:2023
EMC标准
符合（Design refer）GB/T 9254.1-2021, EN 55032 等级（Class）A
外形尺寸
159 x 98 x 38 mm
重量
0.52 Kg
产品优势
- 认证齐全高可靠 —— 符合IEC/EN 60335-1、61558-1/2-16等家电及工业标准，通过5G振动测试，适应高海拔5000米环境
- 三年保固长寿命 —— 100%老化测试，提供3年保固，寿命长、稳定性高
- 适用场景多元化 —— 适用于工业自动化、工业控制系统、机械和电气设备、电子仪器设备和装置、家用电器等多种设备
- 非标定制更灵活 —— 可根据客户需求提供非标电压、特殊功能等定制化解决方案
注意事项
检查与准备
安装完成后，请检查所有接线端子，确认输入/输出、交流/直流、正负极性及电压、电流参数正确无误，防止因接线错误导致设备渐进性损坏。
通电前，应使用万用表检测火线、零线、接地线及输出端是否存在短路；建议在空载状态下首次通电启动。
使用要求
请勿超出电源标称值范围使用，确保设备始终在额定参数下可靠运行。
如需获取准确的输出参数，请事先咨询技术部门。
