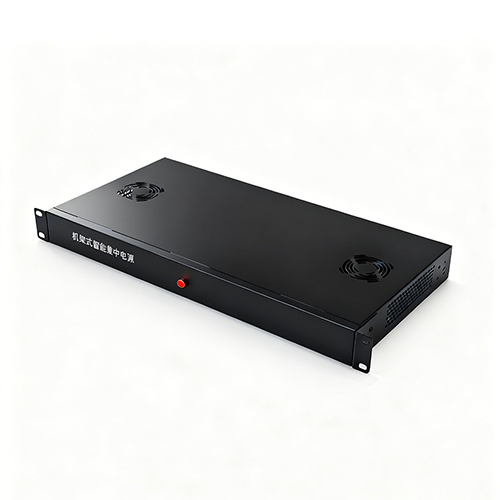

24路 DC24V 1U机架式集中电源
24-Channel DC24V 1U Rack-Mounted Centralized Power Supply
型号
JP-1U100D
品牌
JUNPENG
骏鹏电源
科技守护安全，专业铸就稳定
科技守护安全，专业铸就稳定
JUNPENG
骏鹏电源 - 科技守护安全，专业铸就稳定
JP-1U100D
技术参数
机型型号
JP-1U100D
输入电压范围
170 ~ 264VAC 47~63Hz
纹波及噪音
75mVp-p
输出电压
DC24V
输出路数
24路
冲击电流
冷启动电流（Cold-start current） 60A 230V
启动、上升保持时间
200ms 50ms 20ms
耐压性
输入输出间：1.5KVAC，输入与外壳间：1.5VAC，输出与外壳间：0.5KAC
隔离电阻
输入输出间，输入与外壳间，输出与外壳间：500VDC/100MΩ
工作温度、湿度
-10℃ ～ +60℃，20% ~ 90%RH
保护方案
具备JP保护方案设计，有效保护用电安全
认证状态
符合【CMA / CNAS】国际互认标准（JAC-MRA），品质全球认可
安全标准
符合 4943.1-2022 安全技术要求
EMC标准
符合 EN 55032 、 EN 55035 安全技术要求
产品尺寸
440 x 220 x 45 mm
包装配件
电源主机 x1、安装支架一副、安装螺丝
售后保障
三年质保
规格参数
提示：下方参数表左右滑动查看更多
货号
JP-1U120-24
JP-1U150-24
JP-1U200-24
JP-1U250-24
JP-1U300-24
JP-1U360-24
JP-1U400-24
JP-1U500-24
JP-1U600-24
JP-1U800-24
JP-1U1000-24
额定功率
输入电压
输出电压
输出电流
每路输出电流
输出路数
120 W
170 ~ 264VAC
DC 24V
5 A
0.20 A
24 路
150 W
170 ~ 264VAC
DC 24V
6.3 A
0.26 A
24 路
200 W
170 ~ 264VAC
DC 24V
8.5 A
0.35 A
24 路
250 W
170 ~ 264VAC
DC 24V
10 A
0.41 A
24 路
300 W
170 ~ 264VAC
DC 24V
12.5 A
0.52 A
24 路
360 W
170 ~ 264VAC
DC 24V
15 A
0.62 A
24 路
400 W
170 ~ 264VAC
DC 24V
16.5 A
0.68 A
24 路
500 W
170 ~ 264VAC
DC 24V
20 A
0.83 A
24 路
600 W
170 ~ 264VAC
DC 24V
25 A
1.04 A
24 路
800 W
170 ~ 264VAC
DC 24V
33 A
1.37 A
24 路
1000 W
170 ~ 264VAC
DC 24V
40 A
1.66 A
24 路
骏鹏电源
科技守护安全，专业铸就稳定
科技守护安全，专业铸就稳定
JUNPENG
产品优势
注意事项
检查与准备
安装完成后，请检查所有接线端子，确认输入/输出、交流/直流、正负极性及电压、电流参数正确无误，防止因接线错误导致设备渐进性损坏。
通电前，应使用万用表检测火线、零线、接地线及输出端是否存在短路；建议在空载状态下首次通电启动。
使用要求
请勿超出电源标称值范围使用，确保设备始终在额定参数下可靠运行。
如需获取准确的输出参数，请事先咨询技术部门。
