机架式集中电源

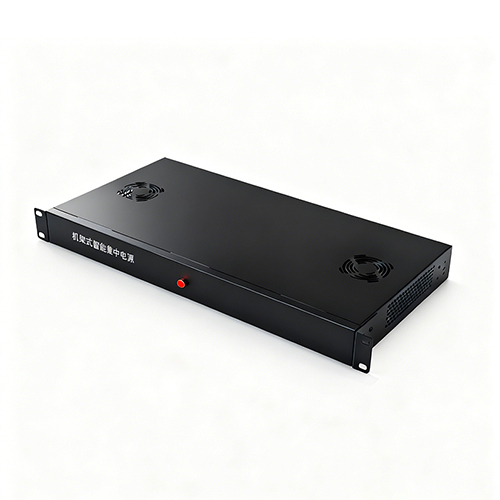

1U机架式集中电源
JP-1U100D
JP-1U100D
24路 DC12V 1U机架式集中电源
24-Channel DC12V 1U Rack-Mounted Centralized Power Supply
技术参数
机型型号
JP-1U100D
输入电压范围
170 ~ 264 VAC 47~63Hz
纹波及噪音
75mVp-p
输出电压
DC12V
输出路数
24路
冲击电流
冷启动电流（Cold-start current） 60A 230V
启动、上升保持时间
200ms 50ms 20ms
耐压性
输入输出间：1.5KVAC，输入与外壳间：1.5VAC，输出与外壳间：0.5KAC
隔离电阻
输入输出间，输入与外壳间，输出与外壳间：500VDC/100MΩ
工作温度、湿度
-10℃ ～ +60℃，20% ~ 90%RH
保护方案
具备JP保护方案设计，有效保护用电安全
认证状态
符合【CMA / CNAS】国际互认标准（JAC-MRA），品质全球认可
安全标准
符合 4943.1-2022 安全技术要求
EMC标准
符合 EN 55032 、 EN 55035 安全技术要求
产品尺寸
440 x 220 x 45 mm
包装配件
电源主机 x1、安装支架一副、安装螺丝
售后保障
三年质保
规格参数
货号
额定功率
输入电压
输出电压
输出电流
每路输出电流
输出路数
重量
JP-1U120-12
120 W
170V ~ 264 VAC
DC 12V
10 A
0.41 A
24路
1.9 Kg
JP-1U150-12
150 W
170V ~ 264 VAC
DC 12V
12.5 A
0.52 A
24路
2.0 Kg
JP-1U200-12
200 W
170V ~ 264 VAC
DC 12V
16.5 A
0.68 A
24路
2.1 Kg
JP-1U250-12
250 W
170V ~ 264 VAC
DC 12V
20 A
0.83 A
24路
2.2 Kg
JP-1U300-12
300 W
170V ~ 264 VAC
DC 12V
25 A
1.04 A
24路
2.25 Kg
JP-1U360-12
360 W
170V ~ 264 VAC
DC 12V
30 A
1.25 A
24路
2.25 Kg
JP-1U400-12
400 W
170V ~ 264 VAC
DC 12V
33 A
1.37 A
24路
2.3 Kg
JP-1U500-12
500 W
170V ~ 264 VAC
DC 12V
40 A
1.66 A
24路
2.4 Kg
JP-1U600-12
600 W
170V ~ 264 VAC
DC 12V
50 A
2.08 A
24路
2.8 Kg
JP-1U800-12
800 W
170V ~ 264 VAC
DC 12V
66 A
2.75 A
24路
2.9 Kg
JP-1U1000-12
1000 W
170V ~ 264 VAC
DC 12V
80 A
3.33 A
24路
3.0 Kg
产品优势
- 集约设计，节省空间 —— 采用标准机架式结构，有效节约机房空间，规范供电线缆铺设，布局整齐、维护便捷。
- 集中管理，降本增效 —— 摒弃传统分散式供电模式，实现电源集中化部署与管理，大幅提升安装效率，有效降低后期维护成本。
- 防护升级，稳定耐用 —— 避免电源变压器暴露于室外，杜绝日晒雨淋等恶劣环境影响，显著延长设备使用寿命。
- 性能卓越，工程护航 —— 电源被视为系统的“心脏”，机架式集中电源凭借高品质的工艺与可靠性能，为各类弱电工程项目提供坚实保障，免除后顾之忧。
- 广泛适用，场景全面 —— 广泛应用于银行、监狱、机场、地铁、电力、机房、园区等场所，适用于监控、门禁、照明、消防等弱电系统集中供电项目。
注意事项
检查与准备
安装完成后，请检查所有接线端子，确认输入/输出、交流/直流、正负极性及电压、电流参数正确无误，防止因接线错误导致设备渐进性损坏。
通电前，应使用万用表检测火线、零线、接地线及输出端是否存在短路；建议在空载状态下首次通电启动。
使用要求
请勿超出电源标称值范围使用，确保设备始终在额定参数下可靠运行。
如需获取准确的输出参数，请事先咨询技术部门。
